CALyer 几何学

布局

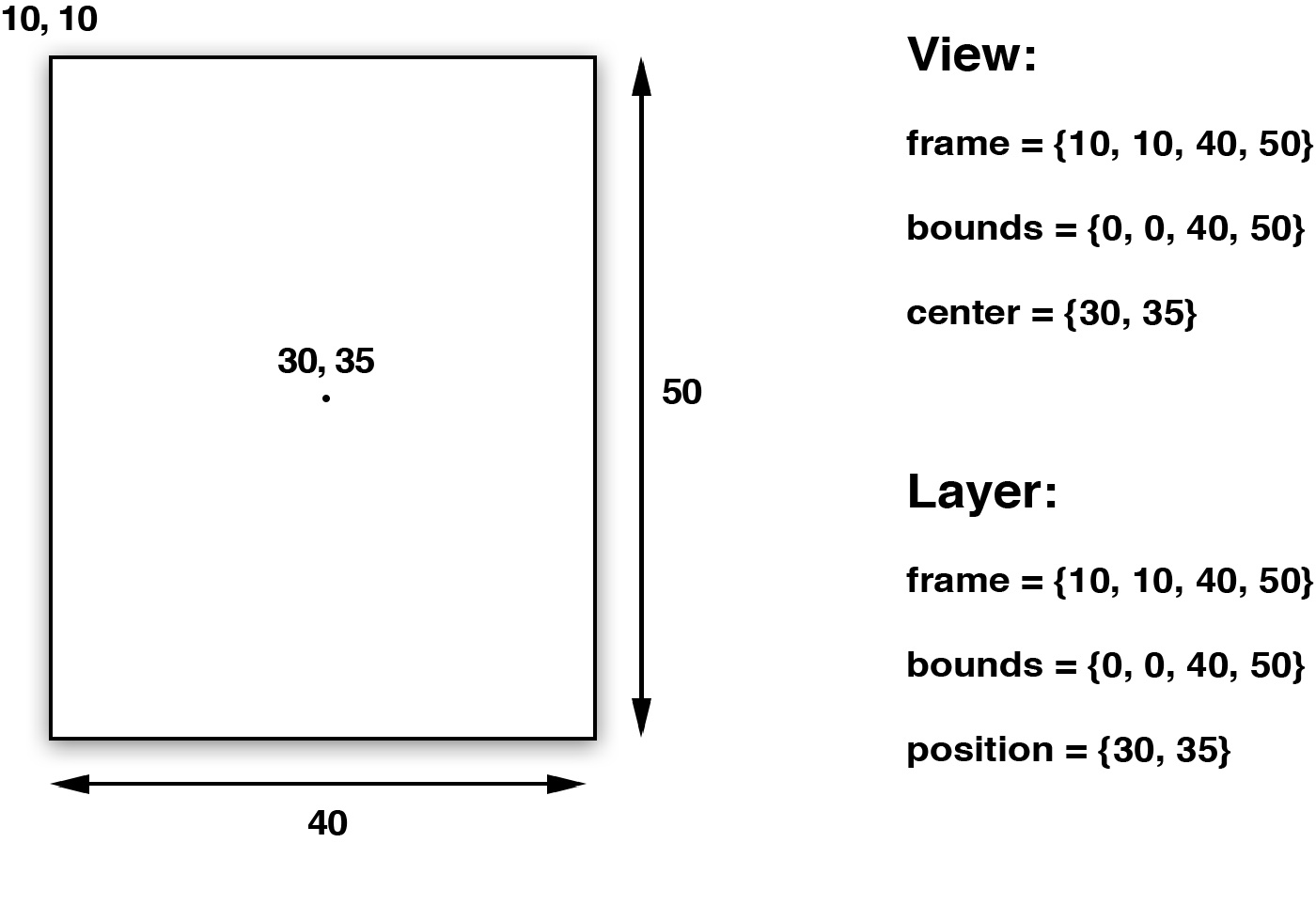

UIView有三个比较重要的布局属性：frame，bounds和center，CALayer对应地叫做frame，bounds和position。为了能清楚区分，图层用了“position”，视图用了“center”，但是他们都代表同样的值。

frame代表了图层的外部坐标（也就是在父图层上占据的空间），bounds是内部坐标（{0, 0}通常是图层的左上角），center和position都代表了相对于父图层anchorPoint所在的位置。

视图的frame，bounds和center属性仅仅是存取方法，当操纵视图的frame，实际上是在改变位于视图下方CALayer的frame，不能够独立于图层之外改变视图的frame

对于视图或者图层来说，frame并不是一个非常清晰的属性，它其实是一个虚拟属性，是根据bounds，position和transform计算而来，所以当其中任何一个值发生改变，frame都会变化。相反，改变frame的值同样会影响到他们当中的值

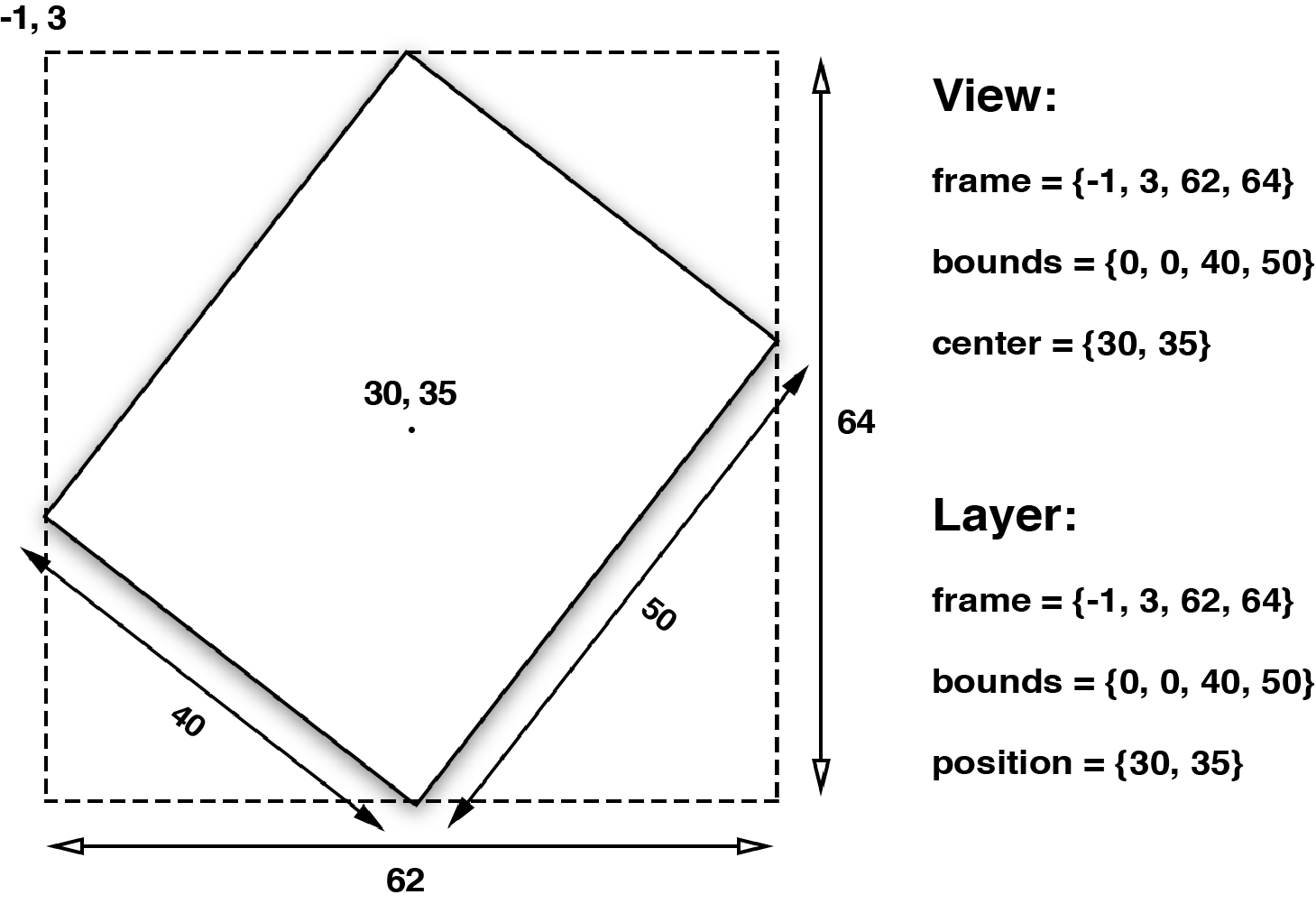

记住当对图层做变换的时候，比如旋转或者缩放，frame实际上代表了覆盖在图层旋转之后的整个轴对齐的矩形区域，也就是说frame的宽高可能和bounds的宽高不再一致了

anchorPoint

你可以认为anchorPoint是用来移动图层的把柄。

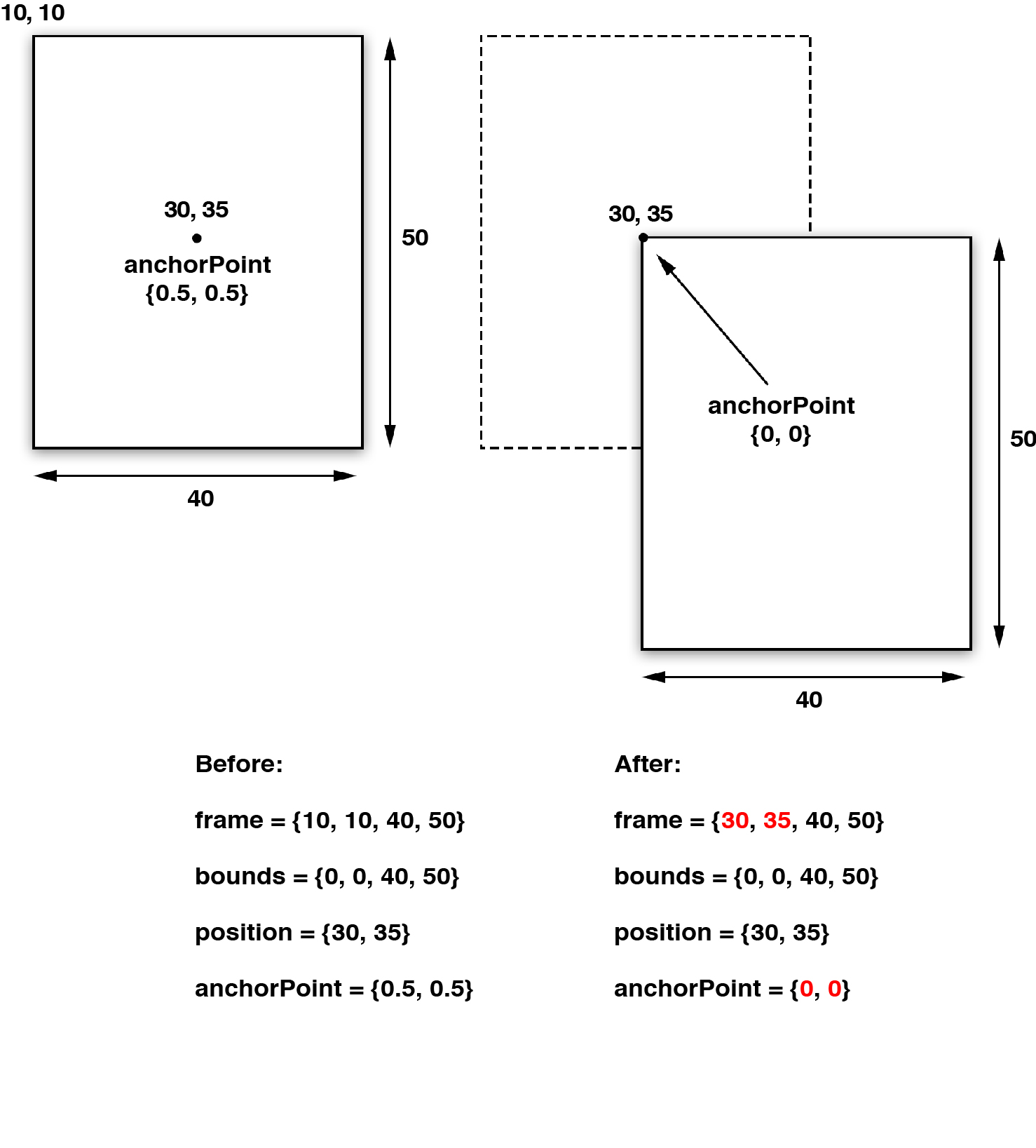

默认来说，anchorPoint位于图层的中点，所以图层的将会以这个点为中心放置。anchorPoint属性并没有被UIView接口暴露出来，这也是视图的position属性被叫做“center”的原因。但是图层的anchorPoint可以被移动，比如你可以把它置于图层frame的左上角，于是图层的内容将会向右下角的position方向移动，而不是居中了。

前面那种模式做转动的话，会绕中心转， 改变后的会绕左上角的点转 。

坐标系

和视图一样，图层在图层树当中也是相对于父图层按层级关系放置，一个图层的position依赖于它父图层的bounds，如果父图层发生了移动，它的所有子图层也会跟着移动。

这样对于放置图层会更加方便，因为你可以通过移动根图层来将它的子图层作为一个整体来移动，但是有时候你需要知道一个图层的绝对位置，或者是相对于另一个图层的位置，而不是它当前父图层的位置。

CALayer给不同坐标系之间的图层转换提供了一些工具类方法：

- (CGPoint)convertPoint:(CGPoint)point fromLayer:(CALayer *)layer;
- (CGPoint)convertPoint:(CGPoint)point toLayer:(CALayer *)layer;
- (CGRect)convertRect:(CGRect)rect fromLayer:(CALayer *)layer;
- (CGRect)convertRect:(CGRect)rect toLayer:(CALayer *)layer;

这些方法可以把定义在一个图层坐标系下的点或者矩形转换成另一个图层坐标系下的点或者矩形.

Z坐标轴

和UIView严格的二维坐标系不同，CALayer存在于一个三维空间当中。除了我们已经讨论过的position和anchorPoint属性之外，CALayer还有另外两个属性，zPosition和anchorPointZ，二者都是在Z轴上描述图层位置的浮点类型。

注意这里并没有更深的属性来描述由宽和高做成的bounds了，图层是一个完全扁平的对象，你可以把它们想象成类似于一页二维的坚硬的纸片，用胶水粘成一个空洞，就像三维结构的折纸一样。

zPosition属性在大多数情况下其实并不常用。在第五章，我们将会涉及CATransform3D，你会知道如何在三维空间移动和旋转图层，除了做变换之外，zPosition最实用的功能就是改变图层的显示顺序了。

通常，图层是根据它们子图层的sublayers出现的顺序来类绘制的，这就是所谓的画家的算法--就像一个画家在墙上作画--后被绘制上的图层将会遮盖住之前的图层，但是通过增加图层的zPosition，就可以把图层向相机方向前置，于是它就在所有其他图层的前面了（或者至少是小于它的zPosition值的图层的前面）。

这里所谓的“相机”实际上是相对于用户是视角，这里和iPhone背后的内置相机没任何关系。

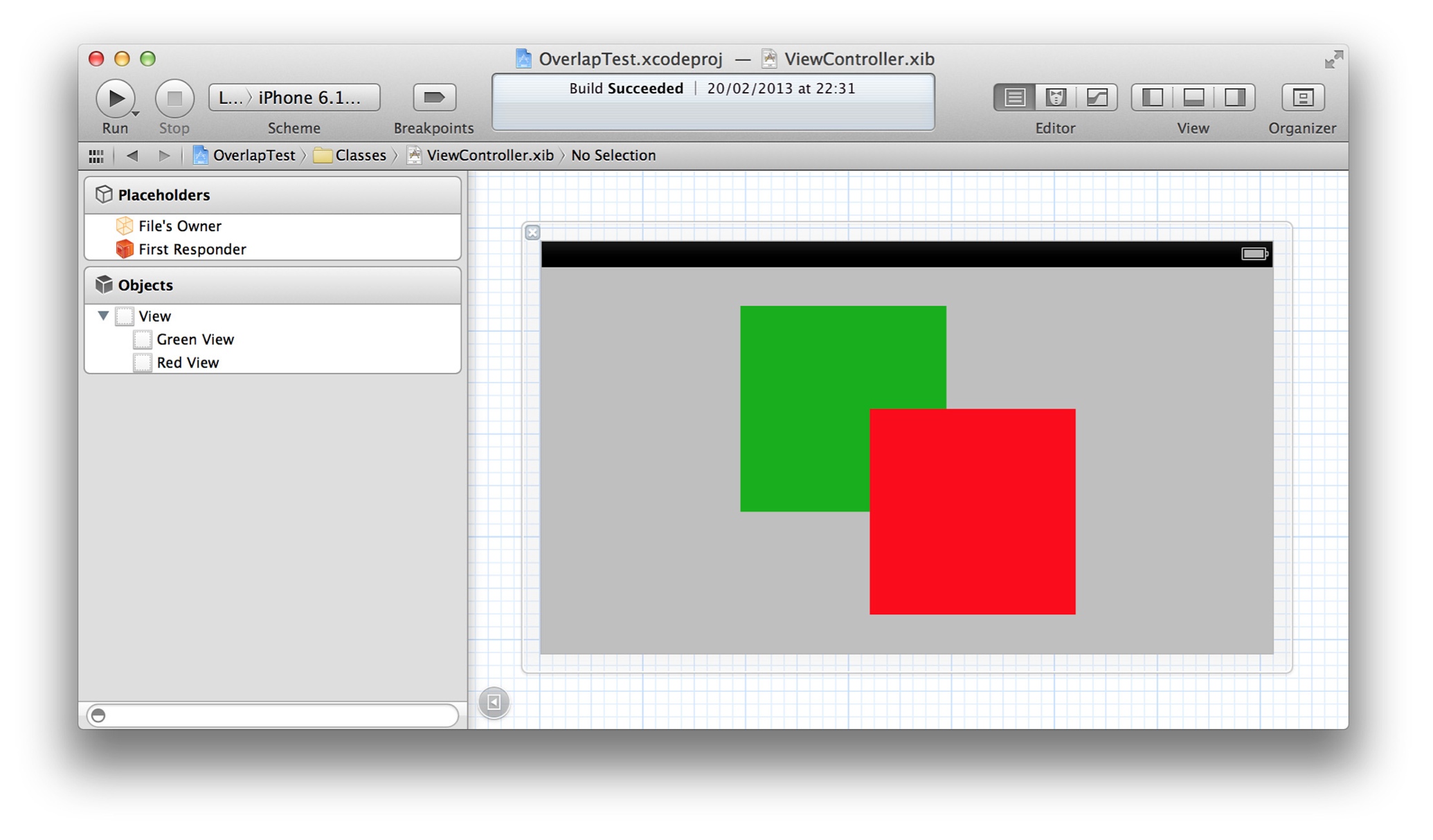

图3.8显示了在Interface Builder内的一对视图，正如你所见，首先出现在视图层级绿色的视图被绘制在红色视图的后面。

图3.8 在视图层级中绿色视图被绘制在红色视图的后面

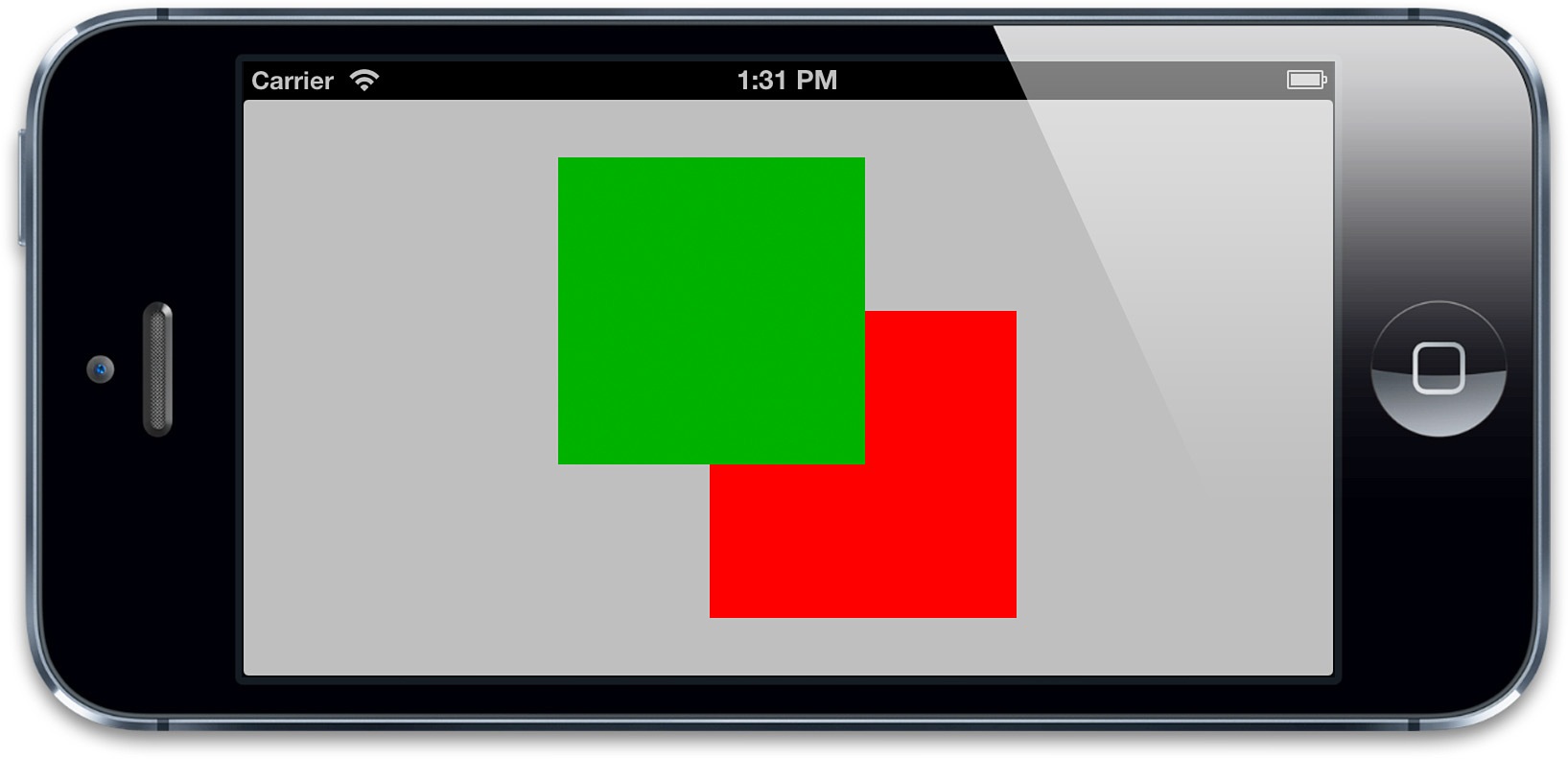

我们希望在真实的应用中也能显示出绘图的顺序，同样地，如果我们提高绿色视图的zPosition（清单3.3），我们会发现顺序就反了（图3.9）。其实并不需要增加太多，视图都非常地薄，所以给zPosition提高一个像素就可以让绿色视图前置，当然0.1或者0.0001也能够做到，但是最好不要这样，因为浮点类型四舍五入的计算可能会造成一些不便的麻烦。

清单3.3
